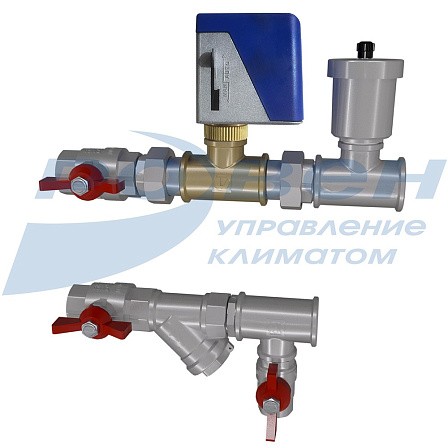

Смесительный узел СУ-R-6-3.5/220
Код: РВЗ01370122
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
27 703,67 ₽
Описание товара
Характеристики
Описание товара
Описание
- Смесительный узел предназначен для подключения тепловентиляторов РОВЕН-TF к трубопроводам теплоснабжения, а также для автоматического управления подачей теплоносителя в теплообменник по сигналу от датчика температуры воздуха в помещении
- Поставляется в собранном виде, опрессован
- По отдельной заявке возможно изготовление смесительного узла с термоманометрами
Условия эксплуатации
- Максимально допустимые эксплуатационные параметры теплоносителя:
- Максимально допустимое рабочее давление: 1 МПа
- Максимальное давление закрытия: СУ-R-6-3.5/220, СУ-R-6-3.5/220-ТМ - 100 кПа
- Установка смесительных узлов допускается в отапливаемых помещениях с температурой от +5 °С до +40 °С (влажность < 40 % при t +40 °С)
Характеристики товара

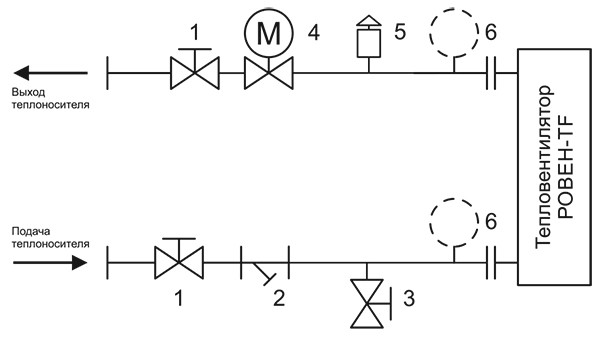

Схема узла СУ-R-6
1 - Запорный кран
2 - Фильтр сетчатый
3 - Сливной кран
4 - Кран регулирующий двухходовой
5 - Воздухоотводчик
6 - Термоманометр

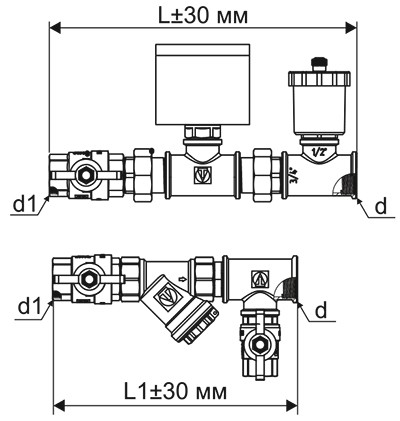

Габаритные размеры смесительных узлов
|
Наименование |
L, мм |
L1, мм |
d, дюйм |
d1, дюйм |
|
СУ-R-6-3.5/220 |
230 |
183 |
G 3/4 |
G 3/4 |
Технические характеристики
|
Наименование СУ |
Пропускная способность крана, Kvs, м3/ч |
Присоединительные размеры со стороны теплоносителя, дюйм |
Присоединительные размеры со стороны тепловентилятора, дюйм |
Напряжение питания привода, В АС |
Мощность, ВА |
Наименование тепловентилятора |
|
СУ-R-6-3.5/220 |
3,5 |
G 3/4 |
G 3/4 |
230 |
7,0 |
РОВЕН-TF-30 |
