Электропривод LUFBERG

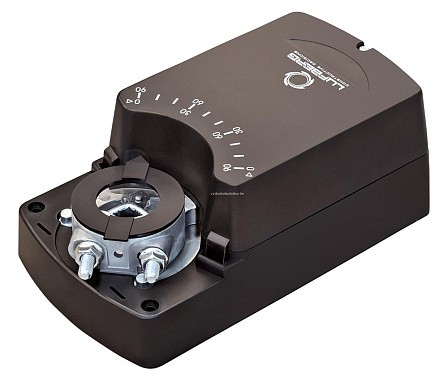

Электроприводы Lufberg являются оптимальным решением для автоматизации систем вентиляции. Lufberg предоставлен широким спектром моделей приводов с диапазоном крутящего момента от 4 нм до 32 нм. Приводы также предлагают дополнительные функции, используемые в современных системах управления вентиляцией и отвечают самым высоким стандартам качества. Надежность и простота установки и эксплуатации обеспечения максимальной функциональности и эффективной работы.

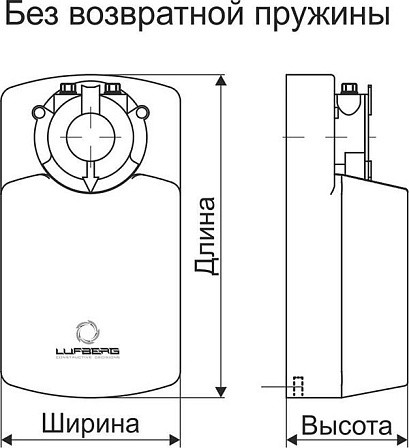

Электроприводы без возвратной пружины разработаны для использования с воздушными заслонками малого и среднего размера. Диапазон крутящих моментов приводов 4, 8, 16, 24, 32 Нм.

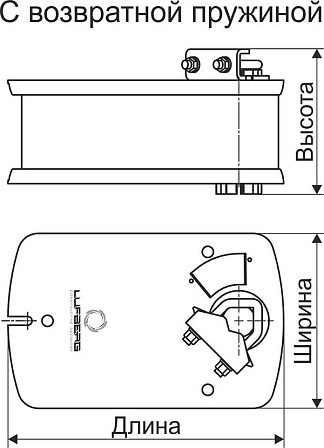

Электроприводы с возвратной пружиной разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания.
Технические характеристики электроприводов без возвратной пружины
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
DA02N24 |
24 |
2 |
<0,4 |
3,0/0,6 |
2-х/3-х позиционное |
|
DA02N220 |
220 |
2 |
<0,4 |
3,0/0,7 |
2-х/3-х позиционное |
|
DA02N220S |
220 |
2 |
<0,4 |
3,0/0,7 |
2-х/3-х позиционное |
|
DA02N24PI |
24 |
2 |
<0,4 |
3,0/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
|
DA02N24PIS |
24 |
2 |
<0,4 |
3,0/0,5 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
|
DA04N220 |
220 |
4 |
<0,8 |
3,0/0,9 |
2-х/3-х позиционное |
|
DA04N24P |
24 |
4,0/0,9 |
Пропорциональное 0-10В DC |
||
|
DA08N220 |
220 |
8 |
<1,6 |
4,8/1,2 |
2-х/3-х позиционное |
|
DA08N24PI |
24 |
4,5/0,7 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
||
|
DA16N220 |
220 |
16 |
<3,2 |
4,8/1,2 |
2-х/3-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Принцип действия (для моделb DA08N24PI). Электропривод управляется стандартным управляющим сигналом напряжение 0(2)…10 В= клемма Y1 или тока 0(4)… 20 мА клемма Y2. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Технические характеристики электроприводов с возвратной пружиной
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
DA05S220 |
220 |
5 |
<1,0 |
5,0/3,0 |
Открыто/закрыто |
|
DA05S24 |
24 |
5,0/3,0 |
Открыто/закрыто |
||
|
DA10S220 |
220 |
10 |
<2 |
5,0/3,0 |
Открыто/закрыто |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Не возможно.
Не представленные в наличии модели доступны к поставке под заказ
