Решетка наружная типа РН ал

Наружные решетки РН ал предназначены для забора  воздуха в системах вентиляции и кондиционирования.
Описание товара
Характеристики моделей
Купить

Наружные решетки РН ал предназначены для забора воздуха в системах вентиляции и кондиционирования.

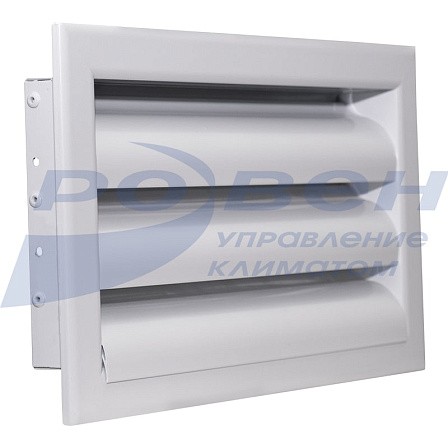

Конструктивно решетка наружная РН ал состоит из рамы и закрепленных неподвижно жалюзи S-образной формы. Решетки изготавливаются из легкого алюминиевого сплава и имеют прочную конструкцию. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет, RAL 9016. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Стандартный цвет окрашенных решеток - белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.

Характеристики вентиляционных решеток

РН ал чертеж.jpg

Минимальный размер (HxL) от 100х150мм, далее с шагом по любой стороне:
50 мм до 1000 мм включительно; 100 мм свыше 1000 мм. Максимальный размер цельной решетки не превышает 1800х3900 мм. Если размер решетки превышает максимальный, то такая решетка выпускается в виде модулей.

Коэффициент «живого сечения» наружной алюминиевой решетки – 0,7.
Решетка, габаритные размеры которой превышают габариты транспорта, может быть изготовлена в виде модуля и легко собрана на объекте.
Коэффициент местного сопротивления, отнесенный к скорости в «живом сечении» - 0,88.

Монтаж наружных решеток с помощью саморезов

Рекомендации по монтажу наружных решеток: решетка крепится к воздуховоду или стене с помощью самореза. Стык герметизируется герметиком на нейтральной основе или с помощью уплотнителя из резиновых или синтетических материалов на клейкой основе с одной стороны.

 РН ал монтаж.jpg

Массы решеток РН ал

Массы решеток РН ал.jpg

МАРКИРОВКА:

Наружная решетка алюминиевая РН ал 800х500 RAL8017

                  где: РН ал – тип решетки наружной алюминиевой;
                         800х500 – установочный размер решетки (HxL), мм;
                         RAL8017 – цвет окраски решетки по каталогу RAL (указывается в случае отличия от стандартного белого).

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
0.597
1 581 ₽
