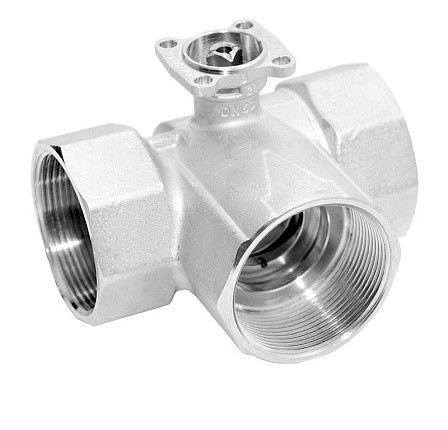

Трехходовой регулирующий шаровый кран Belimo

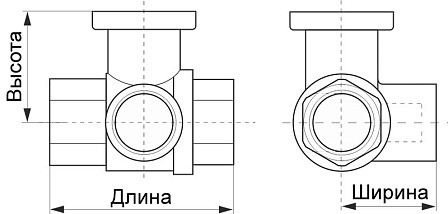

Модель

Rp, дюймы

L, мм

L1*, мм

H, мм

M, мм

R3015-4-S1

1/2

67

13

44

36

R3020-4-S2

3/4

78

14

46

41,5

R3020-6P3-S2

3/4

78

14

46

41,5

R3025-10-S2

1

87

16

46

45

R3032-16-S3

1 1/4

105

19

50,5

55,5

R3050-25-S4

2

125

22

56

68

Среда

Холодная и горячая вода (содержание гликоля макс 50%)

Температура среды

-10 °С … +120°С

Ограничения по температуре

Температура среды может быть ограничена в зависимости от типа привода, установленного на кран.
Точную температуру среду можно определить из технического описания конкретного привода

Дифференциальное давление

Запирающее давление

ΔPmax 350 кПа (200 кПа для бесшумной работы)
ΔPs 1400 кПа

Характеристика потока

Регулирующий канал А-АВ: равнопроцентная характеристика

Уровень утечки

Регулирующий канал А-АВ: А, герметичен

Класс утечки

Байпас В-АВ Класс утечки I
1…2% от Кvs, в зависимости от DN

Трубное присоединение

Внутренняя резьба

Угол поворота

90° (рабочий диапазон 15…90°) А-АВ

90° (байпас В-АВ 15…70°)

Положение установки

От вертикального до горизонтального

(относительно штока)

Тело клапана

Штампованное, никелированная латунь

Конус клапана и шток

Нержавеющая сталь

Уплотнение штока

Кольцо / EPDM

Уплотнение шара

PTFE / Кольцо EPDM (DN 20 Viton)

Корректирующий диск

Проход А-АВ: DN15…50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4: нержавеющая сталь)
