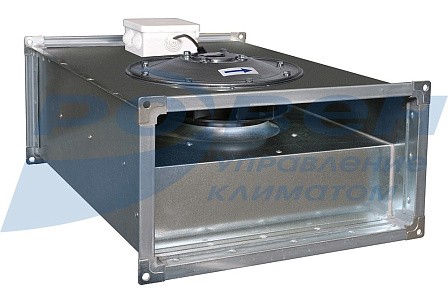

Вентилятор канальный прямоугольный VCN
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
Описание
- Вентиляторы канальные прямоугольные
- Компактная конструкция
- Предназначены для общеобменной системы вентиляции
- Монтаж в любом положении
Конструктив
- Корпус из оцинкованной стали
- Мотор-колесо GH с загнутыми назад лопатками
- Возможность регулирования скорости
Двигатель
- Однофазный или трехфазный асинхронный электродвигатель
- Биметаллическая защита двигателя
- Степень защиты электродвигателя IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У3 (для эксплуатации в помещениях)
- Температура окружающей среды от -40°С до +40°С
- Общепромышленное (О) исполнение
- Температура перемещаемой среды от -30°С до +40°С
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

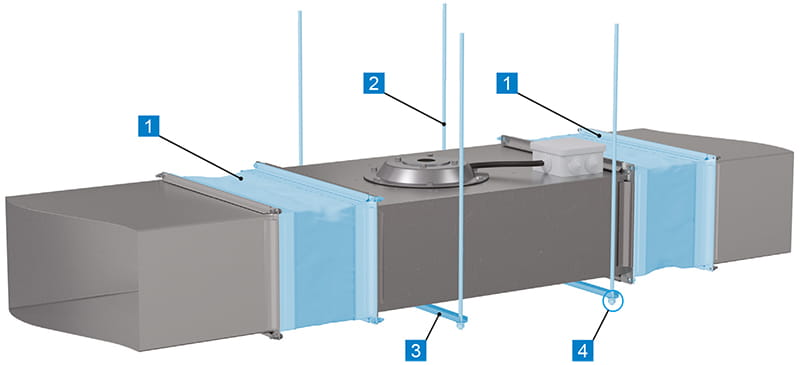

Дополнительная комплектация
1 - Вставка гибкая прямоугольная ВГ
2 - Шпилька
3 - Траверса монтажная
4 - Крепежные изделия
* Дополнительные комплектующие в комплект поставки не входят.
Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (проходное сечение LxH).
Габаритные и присоединительные размеры
|
Модель |
L |
H |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCN-40-20 |
400 |
200 |
420 |
220 |
440 |
240 |
273 |
590 |
|
VCN-50-25 |
500 |
250 |
520 |
270 |
540 |
290 |
323 |
657 |
|
VCN-50-30 |
500 |
300 |
520 |
320 |
540 |
340 |
373 |
654 |
|
VCN-60-30 |
600 |
300 |
620 |
320 |
640 |
340 |
373 |
717 |
|
VCN-60-35 |
600 |
350 |
620 |
370 |
640 |
390 |
423 |
772 |
|
VCN-70-40 |
700 |
400 |
720 |
420 |
740 |
440 |
474 |
867 |
|
VCN-80-50 |
800 |
500 |
820 |
520 |
840 |
540 |
573 |
957 |
|
VCN-90-50 |
900 |
500 |
920 |
520 |
940 |
540 |
573 |
1007 |
|
VCN-100-50 |
1000 |
500 |
1020 |
520 |
1040 |
540 |
573 |
1107 |

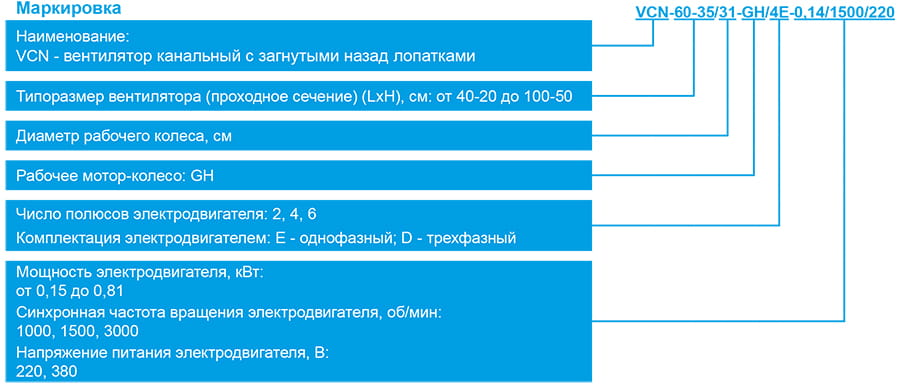

Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-40-20/22-GH/2E |
220 |
0,15 |
0,7 |
3000 |
12,8 |
СРМ 500 |
72 |
Схема №1 |
|
VCN-50-25/25-GH/2E |
220 |
0,2 |
0,9 |
3000 |
16,7 |
СРМ 500 |
73 |
Схема №1 |
|
VCN-50-30/28-GH/2E |
220 |
0,25 |
1,1 |
3000 |
18,4 |
СРМ 500 |
76 |
Схема №1 |
|
VCN-60-30/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
22,6 |
СРМ 500 |
61 |
Схема №1 |
|
VCN-60-30/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
21,7 |
RW11005 |
62 |
Схема №2 |
|
VCN-60-35/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
24,8 |
СРМ 500 |
61 |
Схема №1 |
|
VCN-60-35/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
23,9 |
RW11005 |
62 |
Схема №2 |
|
VCN-70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
32,5 |
СРМ 500 |
64 |
Схема №1 |
|
VCN-70-40/35-GH/4D |
380 |
0,22 |
0,47 |
1500 |
32,6 |
RW11005 |
65 |
Схема №2 |
|
VCN-80-50/40-GH/6D |
380 |
0.25 |
0,73 |
1000 |
56,4 |
RW11005 |
50 |
Схема №3 |
|
VCN-80-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
56,4 |
RW11005 |
66 |
Схема №3 |
|
VCN-90-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
62,5 |
RW11005 |
50 |
Схема №3 |
|
VCN-90-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
62,5 |
RW11005 |
66 |
Схема №3 |
|
VCN-100-50/45-GH/6D |
380 |
0,33 |
0,9 |
1000 |
74,4 |
RW11005 |
60 |
Схема №3 |
|
VCN-100-50/45-GH/4D |
380 |
0,81 |
1,36 |
1500 |
74,5 |
RW11005 |
74 |
Схема №3 |
Аэродинамические характеристики
Электрические схемы подключение
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
